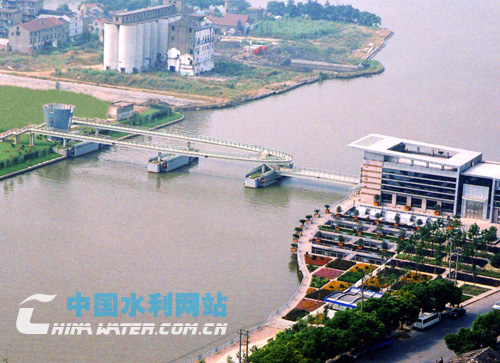

無錫江尖水利樞紐工程鳥瞰圖
江尖樞紐全景

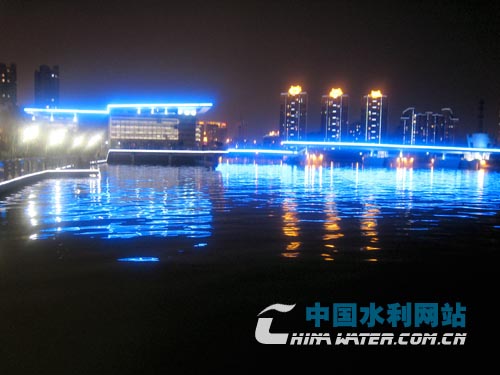

江尖樞紐夜景

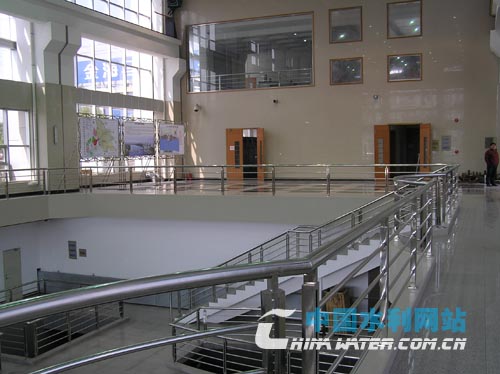

主泵房內景

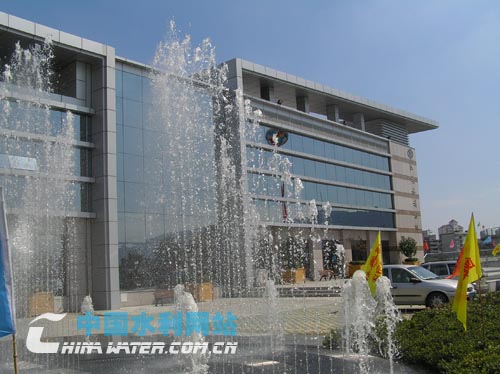

主泵房外景

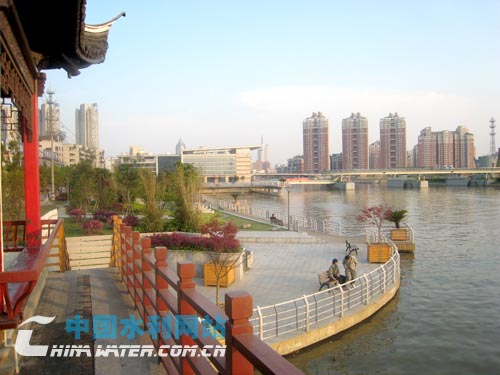

泵站出水池上方的觀景平臺

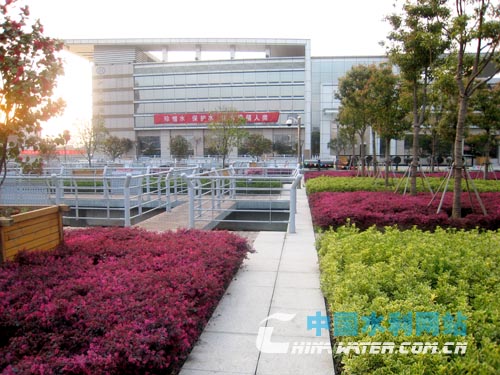

泵站進水池上方的水上鏤空花園

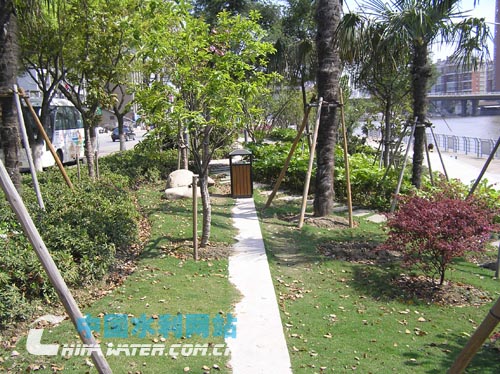

東岸內河側防汛線
初秋的陽光金子般灑落在寧靜的水面和綠色的山麓上，無錫這座充滿古韻的江南水鄉愈發顯現出勃勃生機。坐落于著名古跡黃埠墩及江尖大橋之間古運河上的江尖水利樞紐工程則為無錫城又添勝景。
在江尖水利樞紐人行曲橋上觀景的市民吳先生，感慨這里的水利工程不再是原來“粗老笨壯、冷漠呆板”的水泥墻，而是一個集防洪、供水、觀光、休閑于一體的“親水樂園”。
據江尖水利樞紐管理所負責人吳鋼介紹，江尖水利樞紐的成功建成，提高了無錫市城市防洪標準，在消除市區內澇、引太湖水改善城市水環境方面發揮著較大的作用。這里不僅成為市民休閑的好去處，還帶動了周邊地產升值，收到了較好的社會和經濟效益。
這座出自上�？睖y設計研究院設計團隊之手的設計成果，在滿足水利功能的前提下，融合園林藝術，滲透了對歷史文化和城市性格的審美情懷，讓人在景觀與細節中可以觸摸到江南水鄉跳動的靈魂。
創意布局契合城市歷史文脈
江尖水利樞紐是無錫市運東大包圍的八大控制建筑物之一，其規模在八大樞紐中位居第二。工程由三孔凈寬為25米的節制閘、總流量為60立方米每秒的泵站、三跨平均跨度36米的雙線弧形人行天橋及岸側1.6萬平方米的景觀帶組成。工程總投資為1.98億元，于2003年下半年開工建設，2006年7月竣工。
古運河北岸原為無錫米市，在歷史上列我國四大米市之首。目前江尖水利樞紐的左岸規劃有南尖米市工業主題文化公園�！霸诒竟こ虡屑~總體平面布置設計中，我們充分考慮了當?shù)氐臍v史文化背景。整個樞紐平面設計上利用右岸泵站進、出水渠水面上方空間進行綠化造景，與右岸景觀帶融為一體�！苯馑麡屑~項目經理、上�？睖y設計研究院（以下簡稱上海院）堤閘工程設計項目部主任朱麗娟向記者介紹說，“平面造型設計成‘魚’的形狀，增大了公共空間，節約了土地資源。左岸岸邊布置一座圓筒形建筑，取名為‘天下糧倉’。節制閘上方的人行天橋在平面上呈一把‘叉’形，將‘魚’和‘米’巧妙地聯系在一起，寓意江南‘魚米之鄉’�！�
工程整體造型簡潔、美觀，河面視野通透，體現出無錫深厚的歷史文化底蘊。
理念和技術創新造就時代精品
工程總平面布局精巧奇妙。節制閘布置在主河道上，利于行洪、通航。泵站布置在河道的凹岸，利用進、出水池上方空間布置景觀平臺，結合岸線走勢蜿蜒布置景觀帶，在國內泵站工程中屬首創。閘上人行橋如飛燕展翅，輕巧美觀。通航孔橋平面呈開口環狀，橋面輕巧。
泵房結構新穎獨特。由于泵房獨特的造型需要，跨度17.1米的屋面采用現澆鋼筋混凝土梁板結構。另外，巧妙利用泵房豎井內空間，布置旋轉樓梯，方便運行巡視，在同類型豎井貫流泵泵站中也屬首創。
水下臥倒門與城市景觀協調。門體可局部開啟形成小瀑布。該種門型河面無人工建筑物，河面通透，與周邊環境相適應，很好地解決了城市繁華區域水工建筑物功能要求和景觀要求的矛盾，為我國城市水工建筑物的布置和建設提供了新的選擇和借鑒。
江尖泵站泵組是目前國內最大的豎井貫流泵組，降噪聲措施效果良好。通過優化水泵裝置的型線，提高了裝置效率，最高效率達到75.9％。泵站技術供水系統采用了密閉循環方式，板式換熱器的使用在水利工程中尚屬首次。
溫控措施合理有效。通過合理安排工期、調整施工次序、設置加強帶等措施，減少了結構的溫度裂縫。
對細節的思考是讓藝術延伸
“工程的大框架有了，之后就要考慮細節，細節也決定著成敗�！敝禧惥暝诮邮苡浾卟稍L時深有感觸地說。江尖水利樞紐對細節的處理延伸了它的魅力。
水底廊道一舉三得。挖空水下臥倒門支鉸底檻布置水底廊道，不但節約了混凝土工程量，而且還可布置電纜及液壓管路，避免了管線外露影響景觀、易老化的缺陷，也為運行巡視提供了另一條通道，構思可謂巧妙。
節制閘閘墩構造巧妙。節制閘閘墩采用空箱結構，閘墩頂挖空布置花池，使生硬的混凝土結構有了生機。
廊道止水措施得力。節制閘水底廊道跨縫止水采用雙道止水，在閘墩內外河端部又加設了一道大“U”形銅片止水，作為廊道內止水的外部圍封，確保萬無一失。
防洪封閉線藏于景觀綠化之間。防洪封閉線通過花階、踏步等景觀手段來實現，寓防汛線于景觀中，使整個岸邊景觀帶蜿蜒曲折，水利工程與城市景觀渾然一體，為城市水利建設打開了新的思路。
與時代同行 不斷實現新超越
整個工程全區景觀空間采用點、線、面結合的方式，以泵站為中心，形成一個鏈狀、四區環繞的景觀區域，展現出一個高低錯落、疏密有致、讓人流連忘返的宜人空間。主副廠房位于南尖米市工業主題文化公園的對岸，與公園主題呼應，兩條玲瓏的人行曲橋靜臥水上，將泵房與公園巧妙連成整體。憑借別具匠心的設計，江尖水利樞紐一舉獲得2007年度上海市優秀工程設計一等獎。
“設計過程充滿艱辛，但苦盡甘來。我們把工程當作自己的孩子，陪伴她孕育、降生和成長，那是一種最長遠最持久的快樂�！鄙虾Ｔ喉椖抗芾聿恐魅螌O衛岳的一番話道出了他和同事們的心聲。
“城市水利發展要體現水利與城市人文環境的協調，城市水利工程的建設應注重功能與環境的有機結合。因此，城市水利工程設計就要創新設計，在滿足水利功能的前提下，突出生態、景觀、文化和節約資源的要求�！鄙虾Ｔ涸洪L石小強的一席話代表了這支團隊在城市水利設計方面一如既往的追求。
與時代同行，用精品彰顯力量，是莊嚴的承諾，更是前赴后繼的使命。
來源：中國水利網站 2011年9月27日
