鎮江引航道水利樞紐工程
浩瀚的長江把江蘇鎮江攬入懷抱，將金山、北固山、焦山“三山”連成一體。“水漫金山”的佳話傳說，“何處望神州，滿眼風光北固樓”的千古絕唱，為這個“以水而名”的濱江城市平添了歷史的風骨。
八月，驅車行駛在鎮江的街市中……

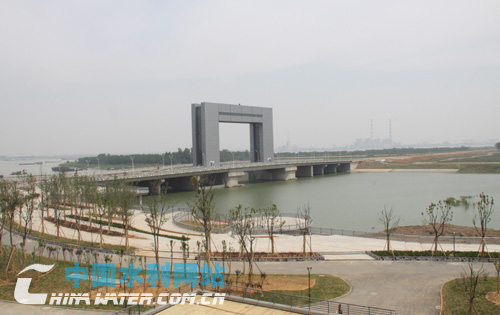

從中山北路延伸段轉到京江路時，一條橫跨引航道南北的“臥波長虹”躍入記者的眼簾，它就是被稱作鎮江北部濱水區“一號工程”的引航道水利樞紐工程。
“門”形結構意蘊深刻
沿京江路很順利就能走上樞紐工程的公路橋，橋的兩側安裝了乳白色的防護欄桿，防護欄上鑲嵌著“鎮江新二十四景”浮雕，展示出鎮江山水美景和地域文化。
整座工程以恢弘之勢奪人心魄。呈“門”字形框架結構，外立面為銀灰色的景觀塔樓矗立在橋體中央�！八仁谴蠼瓥|下迎面而來的鎮江城市之門，也是歷史上長江入海的江海之門�！睋�(dān)任此項工程設計的項目經理、上�？睖y(cè)設計研究院（以下簡稱上海院）副總工程師林玉葉介紹說，“閘站橋工程飛架南北，與‘三山’對應，一座‘門’形建筑恰好突出了設計理念，鎮江之門的寓意應運而生。以北部濱水區水面為中心，環繞其間的‘三山一門’已構成鎮江市貫穿古今的地區標志�！�
鎮江古稱“宜”，簡潔大氣的塔樓建筑又恰如“宜無蓋”，暗喻鎮江之向上發展空間無限，前程輝煌。
“空中走廊”飽攬北水風光
景觀塔樓的兩部電梯可將人們送達橋面以上高度36.6米、總面積680平方米的塔樓內部。當記者乘坐電梯，登上塔樓觀景廊道，由此俯瞰，一派天光水影盡收眼底。向西可以望見一江東注的長江主航道，向東可見高樓鱗次櫛比的主城區，近處則是美麗迷人的金山湖風景區。令人稱奇的是，長度42米的廊道六面都由透明的玻璃構成，走在廊道上腳下踩的是鋼化玻璃，另外5面則是可以眺望遠方的玻璃幕墻，人在廊道上行走猶如“空中漫步”。在大橋的南面，是控制管理房，引航道閘站的控制，全部可在其中的集控調度中心實現自動化管理。工程技術人員只需通過電腦操作就可以實時控制閘站橋下部的9個閘門，調換內江的水體，及時防洪排澇。
嶄新設計理念讓水利工程融入城市
鎮江市引航道水利樞紐工程位于城市北部?jī)?nèi)江與長江鎮揚河段六圩彎道之間的引航道上，距出江口500米處是形成鎮江市北部濱水區（金山湖）“四閘一壩”的首要控制性、先導性工程。由1孔40米寬節制閘、7孔20米寬節制閘、1孔20米寬船閘、1座30立方米每秒泵站、30米寬公路橋、管理樓及景觀、綠化、道路等配套項目組成。
這項被譽為“江海之門”的宏偉工程，自2006年10月開工建設，而今以新姿呈現于廣大市民。鎮江引航道水利樞紐的全面建成，使得控制內江與長江水體交換將成為可能，從而大大提高城市防洪排澇能力，控制內江泥沙淤積，大大促進城市水環境的改善。工程具有擋洪、排澇、蓄水、引水、換水、控制內江水位和水質、溝通南北岸交通等功能。工程批復概算投資2.9億元，工程區域的防洪標準為防御100年一遇洪水。
樞紐工程建筑宏偉，富有時代感，盡顯現代水利工程的精巧通透。據上海院副總工林玉葉介紹，該工程閘站工程與公路橋結合建設，橋墩、閘墩、泵房巧妙結合；通過與市政路橋的結合，兼顧了城市基礎建設，省去了另建一座大橋的工程投資，也相應節約了城市土地資源。
工程建筑物設計布置新穎，將泵站布置在閘墩空腔內，結構緊湊，泵房外觀與橋立面結合，景觀優美；通航孔采用上翻弧形門，副孔采用直升門，各盡所需，既滿足工程要求，又保持了兩岸河灘的天然生態景觀，充分體現生態水利的理念。將水利工程與城市景觀、自然景觀、水環境保護融為一體，最大限度保持了現有河道的水面寬度，無論在長江側還是在內江側，均呈現出寬闊的水面和通透的景觀。
鎮江市引航道水利樞紐工程是通過設計方案招標選擇設計單位的。上海院的方案設計體現了國內設計的先進水平，力求營造自然生態環境，與周圍的環境相協調，創造人與人、人與自然相互交融的和諧體系，這就為設計提供了一個創新的平臺。
上海院的設計團隊首先在設計理念上進行創新。在工程設計中，緊密結合工程所在地區的市政規劃、水利規劃、遠期、近期建設目標、樞紐的功能要求等，對樞紐位置、結構布置、機電設備選型、建筑外觀等進行了多方案比選，提出的設計方案在滿足功能要求、便于運行管理的基礎上協調好水利與城市景觀、自然景觀、水環境保護的關系，在設計中體現工程水利與環境水利、景觀水利相結合的理念，努力做到以人為本，人與自然和諧相處，工程自身盡量透水透綠，建筑風格力求體現時代性、標志性，與周邊三山一水（北固山、焦山、金山及北湖）協調統一，傳承古老江口的歷史文化脈絡，彰顯現代化鎮江的無窮魅力，使鎮江市引航道水利樞紐工程成為鎮江市城北水景建設中的標志性建筑。把單一功能需要的橋、閘，變成創造美好環境的雕塑，是理念創新帶來方案創新的結果。
充分利用原有資源，保留原河堤附近成片的水杉林、蘆葦，并將其作為風景保存下來，通過這種手法，保全場地沒有被切斷的連續性風景，緩解由于開發帶來的對自然環境的沖擊力。將原有的水杉林作為天然的綠化背景，拉開空間感覺，利用原有魚塘，改建為擁有柔和線條的水池，呈現綠樹倒影，曲徑通幽。。
采用自然隨意的布局，通過景觀組織、生態綠化、娛樂休閑等與工程結合，營造出舒適、活潑而又特色鮮明的工程景觀空間。
管理用房的設計則是利用樞紐站址處現狀已有的自然生態環境資源，協調基地及周邊環境的內部聯系，突顯生態主題，將辦公樓與濱水風景區整合為一個有機的生態整體。在平面設計上，打破以往板式、全圍合式布局，而是根據基地形狀，靈活分散布置，形成多個半圍合空間，與水面相抱，近距離接觸，使每個辦公房間都有良好的景觀朝向，并有利于采光通風。注重對建筑的“空間”、“尺度”進行分析和創新，努力創造一個幽靜、綠色、高效的辦公氛圍 。
技術創新成就城市水利工程精品
工程設計中開展了技術創新。在閘門結構方面，中孔弧形鋼閘門跨度達到40m，是目前國內同類型中跨度最大的弧形閘門，能夠?qū)嵤╇p向擋水、動水啟閉并能夠局部開啟調節流量；在水泵泵型的選擇方面，泵站采用了“S”型葉片雙向運行立式軸流泵系國內首創并申請了專利，這一泵型成功應用后不僅擴大了軸流泵的使用范圍，又增加了“S”型葉片雙向泵的應用對象；充砂枕圍堰作為擋水建筑物、堰體內半懸掛式截滲墻結合管井降水系統解決防滲問題系鎮江市首次采用；提出了一種設計新結構—長短樁基礎處理結構，充分發揮長短樁不同的承載優勢，即長短樁共同承擔水平荷載，而豎向荷載全部由長樁承擔，作為一項科研課題研究，為今后水利工程樁基設計提供全新的理念。目前，長短樁基礎處理結構已申請了專利。此外，還采取后注漿技術固化樁端沉渣從而提高灌注樁單樁豎向承載力，優化樁長、減小樁的變形量。
鎮江市引航道水利樞紐工程設計改變以往水利工程“粗、大、笨”的傳統，為今后水利工程設計、施工等方面提供借鑒和思路，經濟、社會效益顯著，具有廣泛的應用、推廣前景。
濱江風光帶從防洪墻精彩轉身
置身于美麗的濱江風光帶，憑欄遠眺，碧空如洗，江山如畫。一塊塊綠洲靜謐地浮在湖面，蜿蜒的棧橋伸向湖心，倒映在波光粼粼的湖面，艷麗的野花點綴在草灘之間，潤澤的泥土氣息沁人心脾。滾滾東去的江水、高低錯落的坡地、郁郁蔥蔥的草木、玲瓏剔透的亭舍、曲折回轉的小橋有如田園詩畫般愉悅著人們的視覺，形態各異的雕塑、浮雕、鐫刻書法也以藝術的醇香陶冶著人們的心靈。
從巍然挺立的“江海之門”到詩情畫意的金山湖景區，從芳草萋萋的濱江風光帶到美不勝收的焦南壩，一個個景觀連點成片顯山露水，成為市民矚目鎮江這座山水花園城市的新坐標。建設一個工程，綠化一片土地，形成一處景點，不僅是觀念上的突破，更能為實現水利與經濟、社會、生態與環境的協調和可持續發展提供強有力的支撐和保障。2010年12月25日，水利部部長陳雷赴鎮江考察城市水利建設，在參觀鎮江引航道水利樞紐時對上海院的設計理念創新和設計技術取得的多項突破表示贊賞。
“我們必須與時俱進，轉變?cè)O(shè)計理念，使城市水利工程設計與現代化城市建設和諧發展�！鄙虾Ｔ涸洪L(zhǎng)石小強在接受記者采訪時如是說，“城市水利工程設計要在滿足水利工程基本要求的前提下，根據工程所處的地理環境、城市規劃要求，因地制宜，要重視城市生態環境，要注重城市綜合功能的開發，要注重與城市環境相協調，要注重節約資源，要體現城市文化內涵，要體現‘以人為本’的理念，用現代科技手段和管理體系武裝水利工程，加快城市水利工程管理現代化建設�！�
鎮江這個古老的城市，歷經千年歲月的蕩滌，在現代城市水利工程發展的足音里，煥發出亮麗新顏。近年來作為城市水利工程設計的先鋒力量，上海院在諸多的城市水利精品工程設計實踐中取得了成功，為傳統水利向現代水利的發展進行了有益探索，而鎮江引航道工程不失為具有代表性的經典之一。
來源：中國水利網站 2011年9月5日
